EN61000-4-6：2014電磁兼容性（EMC）-第4-6部分：測試和測量技術-射頻場引起的傳導干擾的抗擾度（IEC61000-4-6：2013）

模擬：IEC61000-4-6：2013電磁兼容性（EMC）-第4部分-6：測試和測量技術-對射頻場引起的傳導干擾的抗擾度

替換：EN61000-4-6：2009電磁兼容性（EMC）-第4-6部分：測試和測量技術-射頻場引起的傳導干擾的抗擾度





本版本的新增內容：

•CDN使用的更新;

•夾具校準;

•重組了關于試驗設置和注射方法的第7條;

•附件A專用于EM和去耦鉗位;

•附件G現在解決了電壓測試水平的測量不確定性;



范圍

國際標準EN61000-4-6：2014涉及電氣和電子設備的傳導干擾相關于由創建電磁干擾RF發射機在頻率范圍150kHz-80兆赫。本標準不適用于沒有電線的設備（電源線，接地線，信號線，通信線纜等）。



一般

      任何設備中的無線電頻率的電子活動都會產生電磁場。當電線和電纜暴露于這些場時，在這些導體中產生電流和電壓。收音機，電視，雷達，智能手機等使用射頻能量來執行其功能，因此發射高功率場。這些場可以通過電纜傳導到其他設備或者在空氣中輻射并在電纜中感應。目前的測試方法驗證了設備對電纜中感應的高功率電磁場的敏感性。這些干擾場近似于電場和磁場近場。

      使用耦合去耦裝置直接在電纜中引起干擾。在關于地參考平面的共模中引起擾動，連接到設備的電纜系統被假定為在諧振模式（λ/4，λ/2打開或折疊的偶極），因此通過具有的共模阻抗耦合和解耦設備表示150Ω相對于參考接地平面。如果可能的EUT由兩個之間連接它測試150Ω共模阻抗的連接：一個提供一RF源和其他提供的電流的返回路徑。





測試級別

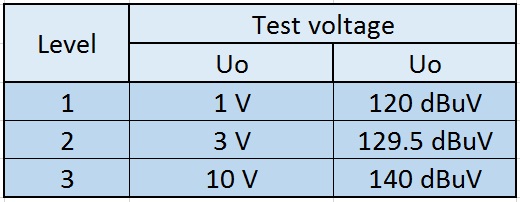

國際標準EN61000-4-6：2014定義的頻率范圍以下免疫水平150kHz-80兆赫。測試水平以RMS值表示。

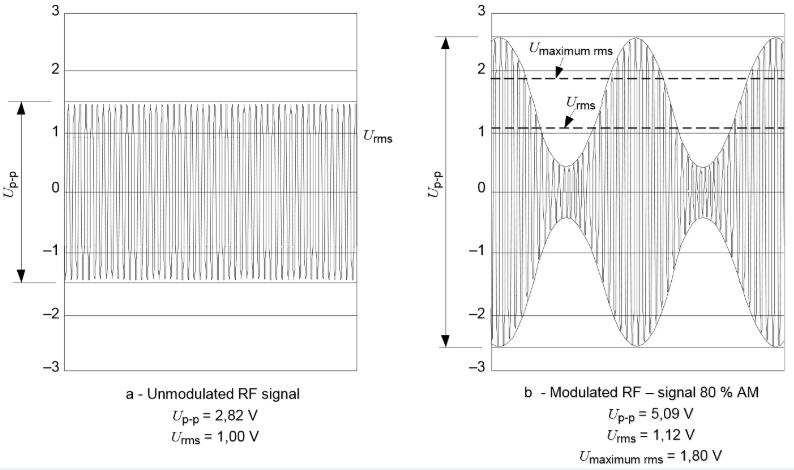

在抗擾度測試期間，這些信號使用1kHz正弦波進行80％幅度調制，以模擬實際威脅。幅度調制的示例如下所示。

必須根據特定的產品標準或根據電磁環境定義水平的通用標準來選擇測試水平，對于打算在各種環境中操作的設備，可以使用以下分類：

第1類：低水平電磁環境。低功率收發器旁邊的典型環境和距離無線電和電視發射器至少1公里的環境。

第2類：適中的電磁環境。功率小于1W的便攜式發射器旁邊的典型環境。典型的家庭和商業環境。3

級：嚴重的電磁環境。功率小于2W的發射器近距離使用的典型環境。大功率廣播發射機和ISM設備非常接近。典型的工業環境。





干擾注入

     擾動使用耦合解耦設備注入。這些設備將信號耦合到電纜，插入損耗低，并且可以解除輔助設備的干擾。兩個設備都可以集成在一個機箱中。首選設備是CDN耦合去耦網絡。也可以使用電流鉗，并且電磁鉗可以與適當?shù)娜ヱ罹W(wǎng)絡一起使用。

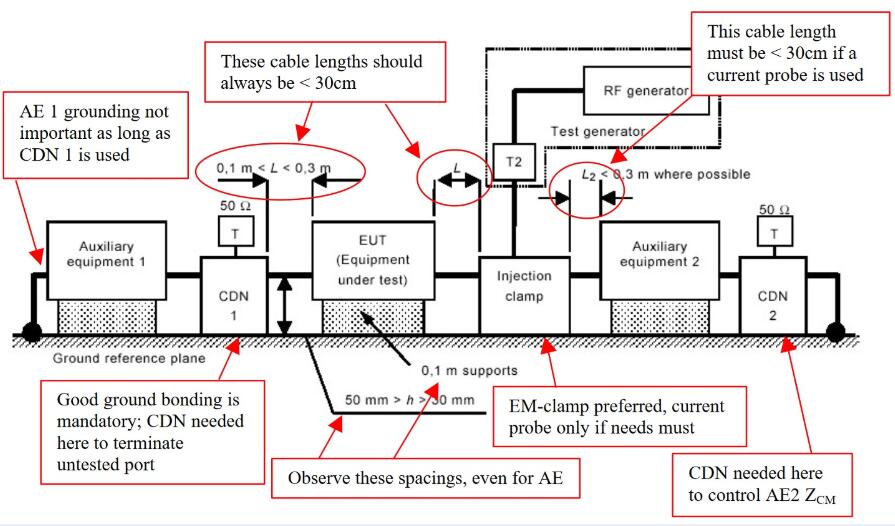

     應在連接到被測設備的所有電纜中注入干擾。在目前的情況下（上圖）EUT有兩條電纜和兩個輔助設備。在第一電纜中，CDN用于EUT和輔助設備之間的干擾注入。在第二個電纜注入夾使用。



     在測試期間，一次只測試一根電纜，頻率范圍從150kHz掃描到80MHz，使用在設置過程中建立的信號電平，以及使用1kHz正弦波調制80％幅度的干擾信號，暫停調整RF信號電平或根據需要改變耦合裝置。在頻率逐漸掃描的情況下，步長不應超過前一頻率值的1％。

      在每個頻率的幅度調制的載波的停留時間不得小于所需的時間EUT被行使和響應，但必須在任何情況下小于0，5秒。除了階梯頻率之外，還應分析敏感頻率（例如，由制造商確定的時鐘頻率或頻率或作為測試結果獲得的頻率）。



應該嘗試充分鍛煉EUT在測試過程中，并充分詢問為易感性選擇的所有運動模式。

建議使用特殊鍛煉計劃。



性能標準

測試結果按功能喪失或性能下降進行分類。國際標準EN61000-4-6：2014未定義通過/失敗標準。這由通用或特定產品標準定義。EN61000-4-6：2014定義了可用于評估測試性能下的設備的性能標準。



性能標準A

在制造商規定的限制范圍內的正常性能;



性能標準B

暫時喪失功能或性能下降。試驗后自我恢復，無需操作員干預;



性能標準C

暫時喪失功能或性能下降。測試后恢復所需的操作員干預;



績效標準D

不可恢復的功能喪失或性能下降；

硬件或軟件損壞或數據丟失。



制造商的規范可以定義對EUT的影響這可能被認為是微不足道的，因此是可以接受的。
