LED燈具有各種形狀和結構。設計通常由LED燈的應用來定義。本文對簡易辦公室燈具的建設進行了檢驗，確定了主要的排放源。

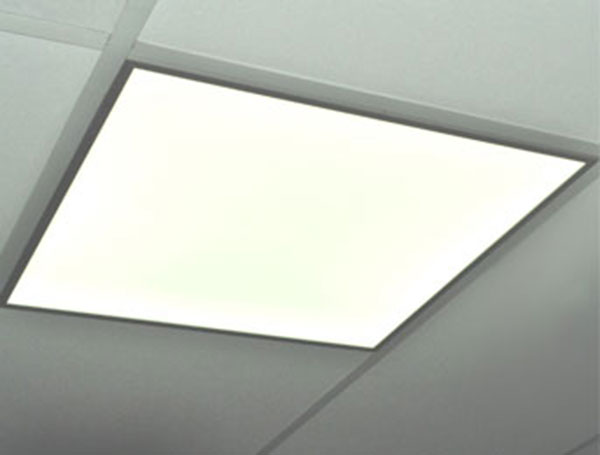

辦公室LED燈

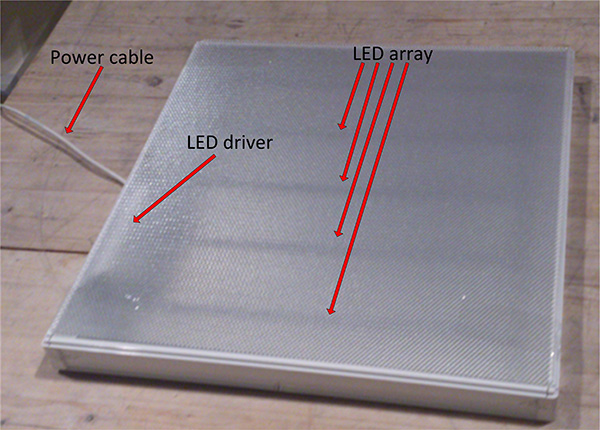

辦公室LED燈，近距離

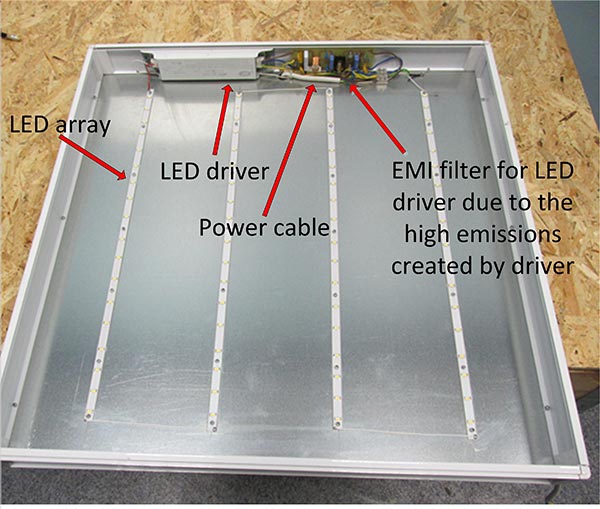

辦公室LED燈無保護罩
LED陣列直接安裝在LED燈罩（無絕緣）上，因此外殼可作為散熱器。所有LED陣列都串聯連接并連接到LED驅動器DC輸出。在LED驅動器前面有EMI濾波器。這個過濾器原型由制造商添加，之后他們購買了數百個“認證” LED驅動器，組裝了幾個LED燈并送到EMC實驗室，LVD實驗室，然后進行認證。
獲得LED的唯一解決方案燈認證是為了增加外部EMI濾波器。其他解決方案是為大學捐贈所有LED驅動器，以教育新工程師，如何不設計LED驅動器。
單個LED燈，沒有EMI濾波器，輻射發射高到足以阻尼5米范圍內的所有無線電臺。如果將這樣的LED燈安裝在辦公室中，則由于電磁干擾，一些辦公設備很可能發生故障。如果這種LED燈安裝在醫院或其他醫療機構中，可能會出現死亡威脅情況（取決于歐盟國家，它可能導致LED燈分配器的長期監禁）。
制造商的另一個線索，零售這種不合規的LED 燈具，是市場監督公司，他們對客戶索賠做出反應，并驗證市場隨機取出和測試樣品。

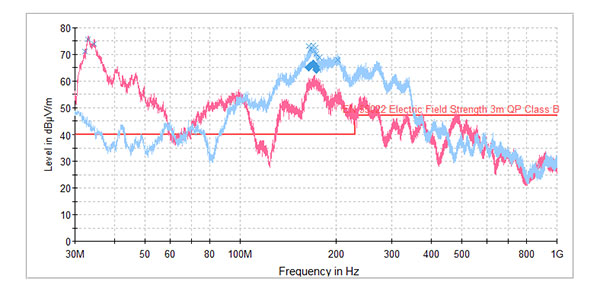

LED燈輻射發射沒有EMI濾波器
的LED燈輻射與制造商的排放設計EMI濾波器
RF EMC 開發團隊被分配到該情況下，以優化 LED燈 EMI濾波器設計中，因?yàn)橹圃焐淘O(shè)計原型價格等同于 LED驅動器的價格。EMI濾波器的尺寸太大，輻射發射太接近極限線。RF EMC 發展有兩個解決方案，整合幾個無源器件的內部LED驅動器，或在添加額外的過濾器的AC輸入 LED驅動器。作為 LED燈具制造商，由于簡單，選擇添加外部 EMI濾波器。RF EMC DEVELOPMENT團隊開發了過濾器原型，由少量低成本組件組成，可降低LED燈的總價格并減少輻射。

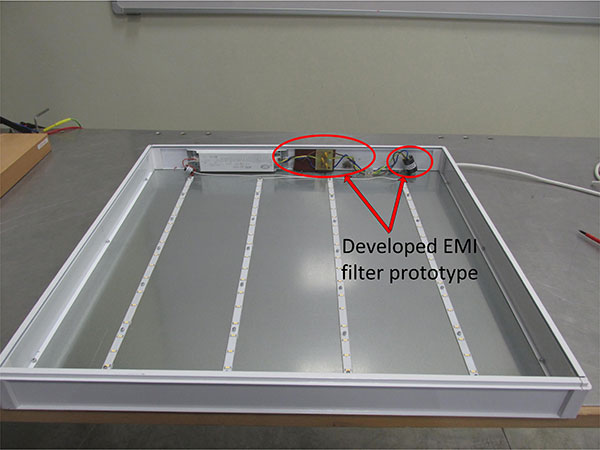

辦公室LED燈與RF EMC 發展優化EMI濾波器原型

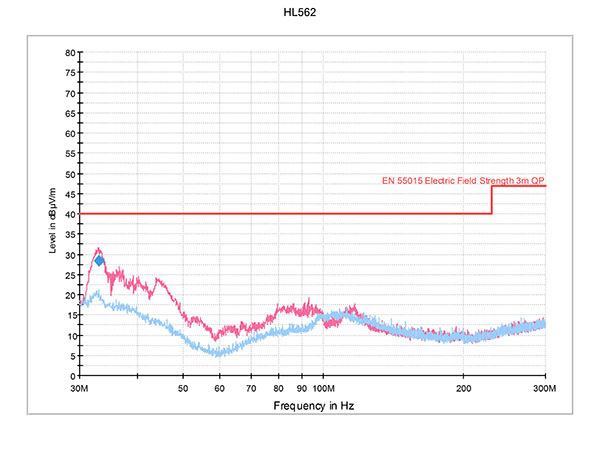

LED燈輻射發射與RF EMC 開發設計EMI濾波器原型
RF EMC 開發團隊建議作出預先一致性測試， LED燈具和 LED將它們發送到認證和認可的測試前燈驅動器。制作預先合規測試要比重復認可的測試和認證便宜很多。
RF EMC 發展提供EMC預兼容測試，認證測試和開發的LED驅動器，LED燈等照明設備。在將LED驅動器安裝在LED燈具中并提供建議之前，我們可以對其進行評估。
