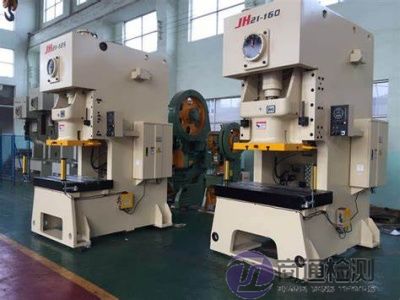

EN ISO 16092-4:2020 是針對氣動壓力機的安全標準，屬于機械安全領域的一部分。該標準旨在確保氣動壓力機在設計、制造、使用和維護過程中的安全性，以保護操作者和周圍人員的安全。
一、氣動壓力機EN ISO 16092-4:2020標準基本信息
1.標準名稱：
EN ISO 16092-4:2020 Machine tools safety - Presses - Part 4: Safety requirements for pneumatic presses（機床安全 壓力機 第4部分：氣動壓力機的安全要求）
2.適用范圍：
- 涵蓋設備：以壓縮空氣為動力源的壓力機（如氣動沖床、氣動折彎?rùn)C(jī)、氣動沖裁機）。
- 典型應用：金屬/非金屬材料的沖壓、成型、剪切等工藝。
- 排除設備：液壓壓力機（EN ISO 16092-3）、機械壓力機（EN ISO 16092-2）、手動工具。
3.關聯指令：
機械指令（2006/42/EC）（核心指令）。
壓力設備指令（2014/68/EU）（若氣動系統壓力≥0.5 bar且容積≥1L時需額外符合）。
二、氣動壓力機EN ISO 16092-4:2020核心安全要求解讀
1. 機械危險防護
運動部件防護：所有運動部件（如活塞、連桿、滑塊等）必須配備防護裝置，防止操作者接觸到危險區域。
緊急停止功能：設備必須配備緊急停止按鈕，且按鈕應易于操作者觸及，并能迅速停止所有運動部件。
穩定性：氣動壓力機的設計應確保在運行過程中保持穩定，防止傾覆或意外移動。
2. 氣動系統專項要求
壓力控制：
明確標注最大工作壓力（如6 bar），并配備減壓閥、壓力表和安全閥。
安全閥開啟壓力≤1.1倍最大工作壓力。
泄漏防護：
氣動管路需采用防爆裂設計（如增強軟管），接頭處無泄漏（氣泡法測試）。
3. 電氣安全（若適用）
符合EN 60204-1，包括：
急停按鈕紅色蘑菇頭式，響應時間≤0.5秒（EN ISO 13850）。
控制電路絕緣電阻≥1 MΩ（500V DC測試）。
4. 噪聲與振動
噪聲限值：操作位噪聲≤85 dB(A)（EN ISO 3744測試，需在手冊中注明實測值）。
振動控制：手柄振動需符合EN ISO 28927（若含手持操作部件）。
三、氣動壓力機EN ISO 16092-4:2020關鍵測試項目
1. 機械安全測試
防護裝置測試：驗證防護裝置是否能夠有效防止操作者接觸危險區域。
緊急停止功能測試：驗證緊急停止按鈕是否能夠快速停止設備運行。
穩定性測試：驗證設備在運行過程中是否保持穩定。
2. 氣動系統測試
安全閥測試：逐步增壓至1.1倍最大壓力，驗證安全閥是否自動泄壓。
氣缸行程限位：模擬超程，驗證機械/電子限位開關能否準確停止氣缸。
3. 噪聲測試
按EN ISO 3744在操作位布置麥克風，測量典型工況下的等效噪聲級。
四、氣動壓力機EN ISO 16092-4:2020CE認證流程
1.風險評估（EN ISO 12100）：
識別危險源：擠壓、剪切、氣動系統爆裂、噪聲等。
防護措施：
聯鎖防護罩（EN ISO 13857）。
雙手控制裝置（EN 574）。
安全閥（EN ISO 4126）。
2.產品設計與整改：
機械安全：
防護罩覆蓋所有運動部件（如氣缸、滑塊）。
急停按鈕（EN ISO 13850）。
氣動系統：
管路耐壓≥1.5倍工作壓力。
安全閥標定（開啟壓力≤1.1倍最大壓力）。
3.技術文件準備：
設計文件：設計圖紙、計算書、材料清單等。
測試報告：機械安全測試、電氣安全測試、氣動系統測試、噪聲和振動測試等。
操作手冊和維護指南：詳細說明安全操作、維護保養、緊急情況處理等。
符合性聲明（DoC）：制造商簽署的符合性聲明，確認產品符合相關指令和標準。
4. 產品測試
機械安全測試：驗證防護裝置的有效性，測試緊急停止功能。
電氣安全測試：檢查電氣系統的絕緣性能、過載保護和接地。
氣動系統測試：檢查氣動系統的密封性和壓力控制。
噪聲和振動測試：測量設備運行時的噪聲和振動水平。
5.符合性評估
自檢路徑：適用于非高危氣動壓力機（企業自行簽署DoC）。
公告機構介入：若設備含高風險功能（如自動化上下料），需通過歐盟公告機構審核。
6.簽署DoC并貼CE標志
符合性聲明（DoC）：需包含產品型號、適用標準、企業信息。
CE標志：永久粘貼于設備銘牌（高度≥5mm）。
7.技術文件存檔
保存期限：至少10年，備查歐盟市場監管。
五、與其他標準的協同關系
EN ISO 12100：風險評估基礎標準，必須同步使用。
EN 983：氣動系統通用安全要求（補充元件選型）。
EN ISO 13849-1：控制系統安全性能等級（PLc級或以上）。
